这类芯片一般是由一个EEPROM加上外围逻辑电路组成，一般多为通用型加密芯片。通过在EEPROM寄存器上通过user id,password认证的方式存储客户的核心数据，并起到软件保护和半定制加密芯片的作用。但此类芯片结构相对简单而且价格便宜，所以逻辑电路上的设计基本一致且芯片本身少有做硬件防破解的安全机制处理，所以安全性较低，并且内部人员只要了解存储数据内容或了解到芯片具体型号就有可能被单片机模拟算法或被内部人员恶意抄袭并导致芯片恶意破解。

②逻辑电路加密芯片

   这种芯片本身以逻辑门的方式把加密算法固化在硬件芯片中，一般为软硬件双结合的方式进行算法认证，此类芯片一般使用AES对称算法进行算法认证。并针对硬件做客制化的处理，使每一颗芯片的算法都是随机性发送密钥。所以芯片本身会做硬破解的高强度防护处理，导致芯片破解难度提高。而软破解芯片需要反编译代码分析，而这个过程需要反编译专家分析专研一年半载才能把所有的逻辑门给分析出来，致此类的加密芯片破解难度要比第一类高。

③ 单片机加密芯片，

　  这类芯片一般是以小型的MCU或单片机内核，用户需要将一小部分代码移植到其中。在软件运行过程中，MCU发送指令并从芯片中获得运行结果。这类芯片的优点在于加密芯片成了软件产品的一部分。但是正因如此，盗版商在获取交换信息后，可以使用简单的单片机进行模拟。

◆ 推荐我司代理的NEOWIE（纽文微）加密芯片

   ALPU系列是我司开发的一套定制型的加密芯片，其内部是纯逻辑电路。这使整个加密认证过程安全客观。此外，ALPU采用AES128的加密算法已软硬件相互加密解密的方式进行双向认证，使加密更加安全。为了防止数据截取，ALPU的通信都已密文的形式传播，并且结合伪数据随机的组合，使数据传递安全客户，为了使客户方案更加完善，ALPU以系统数据的方式进行操作，是加密多样且隐蔽。同时为了打破逻辑加密芯片的缺陷，Neowine采用定制型的方式，为每个客户单独定制一套独立的算法，保证每个客户的加密唯一性。为了保证唯一性，我司以封闭式的渠道进行供货，使市场流通性为0。

   在保证客户方案安全的同时，ALPU的防御也是功不可破的。ALPU采用ASIC的方式设计，以SOT23进行封装，内部为35万之多的逻辑电路门，而且ALPU的算法直接固化在晶圆上无需烧录。以刨片，紫外线，能量分析等40余种方式，都无法将其破解。且ALPU 内置晶振，不受外部时钟干扰。ALPU使用软硬件配套使用的方式，非正当操作时，芯片进行自我保护。

◆ ALPU系列

Product	Package Type	Feature	Interface
ALPU-CV		车规级高性能防复制加密芯片 AEC Q100 认证 高级的AES128加密/解密算法 双电源模式：主动模式/待机模式 提供128bits OTP单元 内置POR/OSC:16MHz 待机电流：5uA/60uA(1.8V/3.3V) 工作电流：240uA I²C通信接口（最高速率400kbps） 封装类型：SOT23-6L 1.6mm x 2.9mm x 1.1mm	12C
ALPU-FA GEN-FA		可编程高性能防复制加密芯片 32 Kbits EEPROM,数据有效保存10年 可重复擦除/写：100K AES-128加密/解密算法，SHA-256/AES-128数字签名认证 3.3V操作电压 内置POR/OSC 8MHz，待机电流90uA I²C通信接口（最高速率400kbps) 封装类型：SOT23-6L 1.6mm x 2.9mm /SOP8 3.9mm x 6.0mm	I²C
ALPU-C		高性能防复制加密芯片 高级的AES128加密/解密算法 双电源模式：主动模式/待机模式 提供128bits OTP单元 内置POR/OSC:16MHz 待机电流：5uA/60uA 供电电压可选：18V/3.3V 工作电流：240uA I²C通信接口（最高速率400kbps） 封装类型：SOT23-6L 1.6mm x 2.9mm x 1.1mm	I²C
ALPU-P		高性能防复制加密芯片 AES128加密/解密算法 8Byte OTP ROM Digital Controlled OTP 存储 (32Bytes) 内置POR/OSC:16MHz 供电电压可选：1.65V~4.8V 1-Line Interface 封装类型：TDFN 8PIN 2*3	1-Line Interface

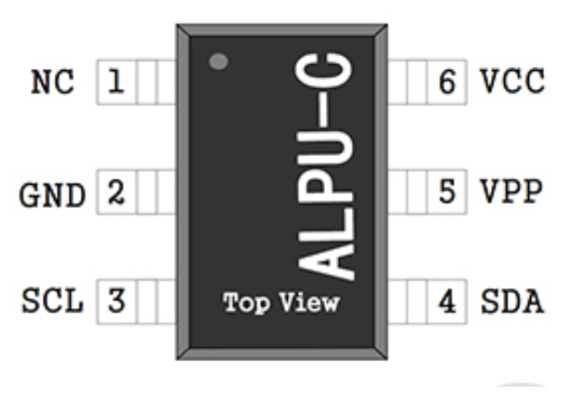

ALPU-C设备地址 ： 8bit地址0x7a 7bit地址 0x3d 寄存器地址 ： 0x80

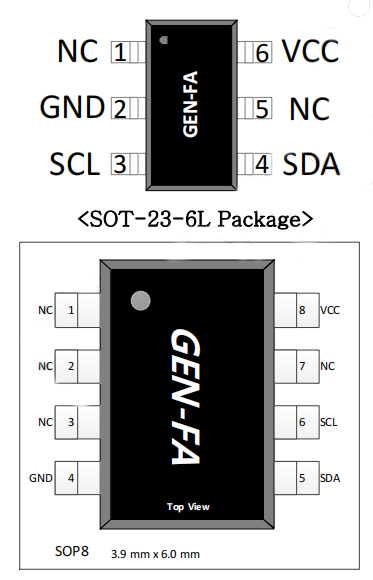

ALPU-FA设备地址： 0x82(8bit) 和 0x41(7bit)
